Bagaimana Cara Crimping Rj45 ke Kabel LAN? Apa itu Connector Rj45? Apa itu Straight dan Cross serta Urutan Kabelnya? Betul, Koneksi dan Transfer Data adalah salah satu manfaat dan kegunaan Komputer yang sangat berharga. Banyak Teknologi telah muncul dari berbagai kebutuhan yang sekarang ini. Di antara komputer, salah satu metode yang efektif adalah melalui penggunaan Kabel Ethernet seperti kabel LAN.

Seperti yang sudah Kami sebutkan di atas, terkait Networking (Jaringan), pertanyaan yang muncul melalui metode ini adalah Kabel mana yang harus Saya gunakan? Apakah Kabel Straight atau Crossover? dan bagaimana cara Cara Crimping Rj45 ke Kabel LAN? Baiklah, dalam postingan kali ini, Kami akan membahas secara lengkap terkait Tutorial Cara Crimping Rj45 ke Kabel LAN. Simak ulasannya berikut!

Apa itu Connector Rj45 (Konektor)?

RJ45 adalah jenis konektor yang biasa digunakan untuk jaringan Ethernet. Rj45 terlihat mirip dengan jack telepon, tetapi sedikit lebih lebar. kabel Ethernet memiliki konektor RJ45 di setiap ujungnya, kabel Ethernet kadang-kadang juga disebut Kabel RJ45.

“RJ” dalam RJ45 adalah singkatan dari “Registered Jack” karena merupakan antarmuka jaringan standar. “45” adalah sebagai acuan pada jumlah standar antarmuka. Setiap konektor RJ45 memiliki 8 (Delapan pin), yang berarti kabel RJ45 berisi delapan kabel terpisah. Jika Anda melihat dari dekat ujung kabel Ethernet, Anda sebenarnya dapat melihat delapan kabel, yang masing-masing warna berbeda. Empat dari mereka adalah warna solid, sementara empat lainnya bergaris-garis.

Apa itu Kabel Straight dan Cross (Crossover) serta Urutan Kabelnya?

Gambar Dari Urutan Kabel Straight Dan Cross Serta Urutan Kawat Kabelnya Dalam Tutorial Lengkap Cara Crimping Rj45
Gambar Dari Urutan Kabel Straight Dan Cross Serta Urutan Kawat Kabelnya Dalam Tutorial Lengkap Cara Crimping Rj45

Sebelum menjelaskan tentang Cara Crimping Rj45 ke Kabel LAN Baik itu Straight dan Cross yang Benar, terlebih dahulu, kita harus mengetahui Apa itu Kabel Straight dan Kabel Cross atau Crossover serta urutan Kabelnya. Baiklah, langsung saja, di bawah ini adalah penjelasannya secara lengkap.

Baca Juga :  Begini Cara Mengatasi Corel Draw Has Stopped Working di Windows 10, 8 dan 7 untuk Semua Versinya!

a. Kabel Straight dan Cross (Crossover)

Sekarang, LAN Card sudah memiliki banyak kemajuan, sehingga kedua kabel dapat berfungsi. Mereka memiliki fitur pada banyak Switch dan Hub yang merupakan Perangkat Jaringan Komputer yang disebut dengan “Auto-Mdix” atau “Auto Mdi/Mdix“, Fitur tersebut adalah hal baru di mana tidak masalah apa jenis kabel yang Anda gunakan, itu hanya akan secara otomatis mendeteksi yang jenis koneksi apa pun kabel yang Anda gunakan.

Kabel Ethernet dapat dikategorikan sebagai Kabel Cat 5, Cat 5e, dan UTP. Kabel Cat 5 UTP dapat mendukung jaringan Ethernet 10/100 Mbps, sedangkan kabel Cat 5e dan Cat 6 dapat mendukung jaringan Ethernet yang berjalan pada kecepatan 10/100/1000 Mbps. Anda mungkin mendengar tentang kabel UTP Cat 3, namun Kabel ini tidak populer lagi karena hanya dapat mendukung jaringan Ethernet 10 Mbps.

Kabel Straight dan Crossover dapat berupa kabel Cat3, Cat 5, Cat 5e atau U6, satu-satunya perbedaan Kabel Straight dan Cross (Crossover) adalah masing-masing jenis akan memiliki susunan kawat yang berbeda pada kabel untuk melayani tujuan yang berbeda. Kabel jaringan Ethernet adalah dapat berupa Kabel Straight dan Cross (Crossover). Kabel jaringan Ethernet ini terbuat dari kabel berpasangan tinggi 4 pasang yang terdiri dari konduktor berpasangan yang digunakan untuk Transmisi Data. Kedua ujung kabel disebut Konektor RJ45. Ada dua jenis kabel jaringan yang biasa digunakan dalam jaringan PC – Straight-Through dan Cross-Over.

1. Kabel Straight atau Straight-Through

Disebut Straight-Through, Kabel Straight adalah Jenis Jaringan yang digunakan untuk menghubungkan berbagai jenis perangkat. Jika Anda ingin mengetahui dan memeriksa seperti apa Kabel Straight itu, sangatlah mudah. Kedua sisi (sisi A dan sisi B) kabel memiliki susunan kawat dengan warna yang sama.

2. Kabel Cross (Crossover) atau Cross-Over

Disebut Cross-Over, Kabel Cross adalah Jenis Jaringan yang biasanya digunakan untuk menghubungkan jenis perangkat yang sama. Kabel Crossover dapat digunakan untuk menghubungkan dua komputer secara langsung. Untuk mengetahui seperti apa Kabel Cross, juga merupakan hal yang sangat mudah, caranya yaitu dengan melihat kedua sisi (sisi A dan sisi B) memiliki susunan kawat dengan warna dan urutan yang berbeda.

b. Urutan Kawat dalam Kabel Straight dan Cross (Crossover)

Sebelum Kami menjelaskan Cara Crimping Rj45, agar dapat menggunakan Kabel LAN, maka kita harus mengkrimping Kabel Ethernet kita sesuai dengan kebutuhan, entah itu Straight atau Cross. Oleh karena itu, adalah merupakan hal yang penting untuk mengetahui apa saja Urutan Kawat dalam Kabel Straight dan Cross (Crossover).

Baca Juga :  Ini Dia Cara Mengatasi Corel Draw X7, X8, X9 Viewer Mode (Bajakan) Selamanya!

1. Urutan Kawat dalam Kabel Straight atau Straight-Through

Gambar Urutan Kawat Kabel Straight Dalam Tutorial Cara Crimping Rj45
Gambar Urutan Kawat Kabel Straight Dalam Tutorial Cara Crimping Rj45

Seperti Gambar di atas, dapat kita lihat Urutan Kawat dalam Kabel Straight adalah sebagai berikut:

Ujung Kabel AUjung Kabel B
1. Putih-Orange
2. Orange (Jingga)
3. Putih-Hijau
4. Biru
5. Putih-Biru
6. Hijau
7. Putih-Coklat
8. Coklat
1. Putih-Orange
2. Orange (Jingga)
3. Putih-Hijau
4. Biru
5. Putih-Biru
6. Hijau
7. Putih-Coklat
8. Coklat

2. Urutan Kawat dalam Kabel Cross atau Cross-Over

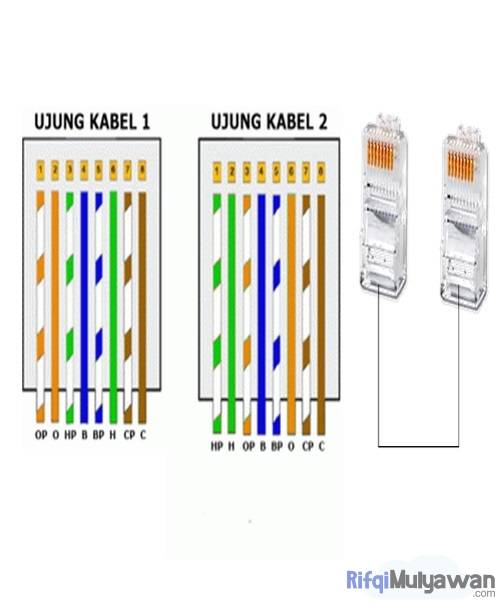

Gambar Urutan Kawat Kabel Cross Dalam Cara Crimping Kabel Rj45
Gambar Urutan Kawat Kabel Cross Dalam Cara Crimping Kabel Rj45

Seperti Gambar di atas, dapat kita lihat Urutan Kawat dalam Kabel Cross adalah sebagai berikut:

Ujung Kabel AUjung Kabel B
1. Putih-Hijau
2. Orange (Jingga)
3. Putih-Orange
4. Biru
5. Putih-Biru
6. Orange
7. Putih-Coklat
8. Coklat
1. Putih-Orange
2. Orange (Jingga)
3. Putih-Hijau
4. Biru
5. Putih-Biru
6. Hijau
7. Putih-Coklat
8. Coklat

Tutorial Lengkap Cara Crimping Connector (Konektor) Rj45 ke Kabel LAN Straight dan Cross yang Benar

Baiklah, kembali ke Topik utama kita yang membahas tentang Tutorial Lengkap Cara Crimping Rj45 ke Kabel LAN (UTP dan STP) Straight dan Cross yang Benar. Pertama-tama, siapkan terlebih dahulu, alat-alat Perangkat Jaringan Komputer yang Anda butuhkan antara lain adalah sebagai berikut.

a. Siapkan Peralatan Crimping

Pertama-tama yang harus Anda lakukan dalam mengikuti Tutorial Lengkap Cara Crimping Rj45 ke Kabel LAN Straight dan Cross yang Benar di sini adalah mempersiapkan Peralatan Crimping Anda untuk Mengkrimping Kabel Ethernet LAN UTP atau STP

1. Kabel Ethernet LAN (UTP atau STP)

Hal yang pasti Anda butuhkan dalam Cara Crimping Connector (Konektor) Rj45 ke Kabel LAN Straight dan Cross yang pertama adalah Kabel LAN baik itu jenis UTP atau seperti STP Out Door. Dalam tutorial kali ini, Kami menggunakan Kabel LAN STP.

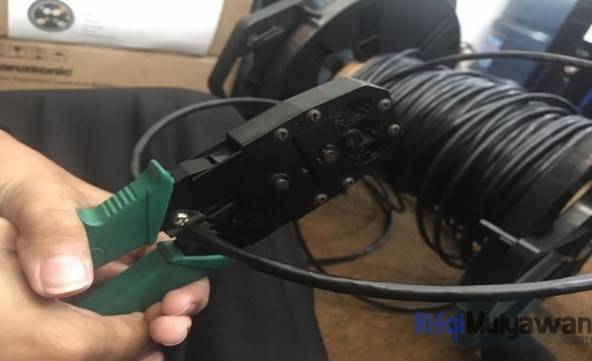

Gambar Kabel LAN UTP Atau STP
Gambar Kabel LAN UTP Atau STP

2. LAN Tester

Yang kedua yaitu adalah LAN Tester. LAN Tester adalah alat yang digunakan untuk melakukan Tes Koneksi Kabel.

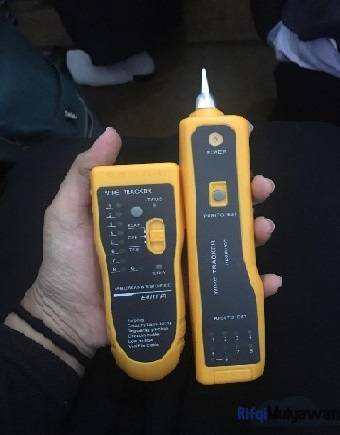

Gambar Alat LAN Tester
Gambar Alat LAN Tester

3. Connector atau Konektor Rj45

Alat Crimping penting yang lainnya, yaitu adalah Connector atau Konektor Rj45.

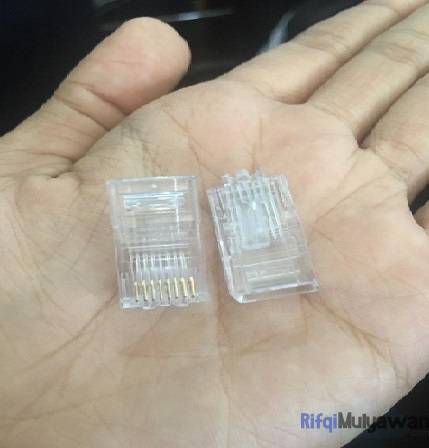

Gambar Alat Connector Atau Konektor Rj45
Gambar Alat Connector Atau Konektor Rj45

4. Tang Crimping atau Krimping dan Pengupas Kabel

Yang terakhir, yaitu adalah Crimping Tool atau Alat Krimping seperti Pengupas Kabel UTP dan STP dan Tang Krimping untuk Crimping Kabel ke Connector.

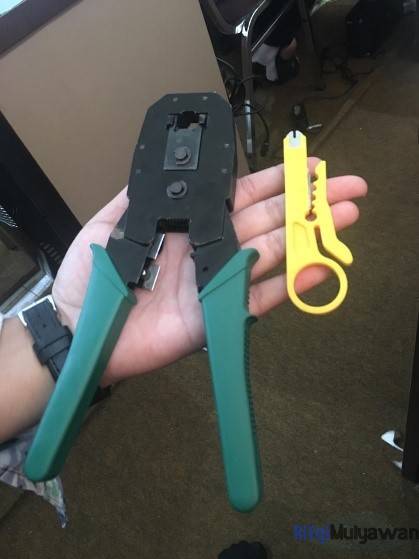

Gambar Alat Crimping Tang Krimping Dan Pengupas Kabel
Gambar Alat Crimping Tang Krimping Dan Pengupas Kabel

b. Cara Crimping, Krimping atau Mengkrimping Kabel LAN ke Rj45

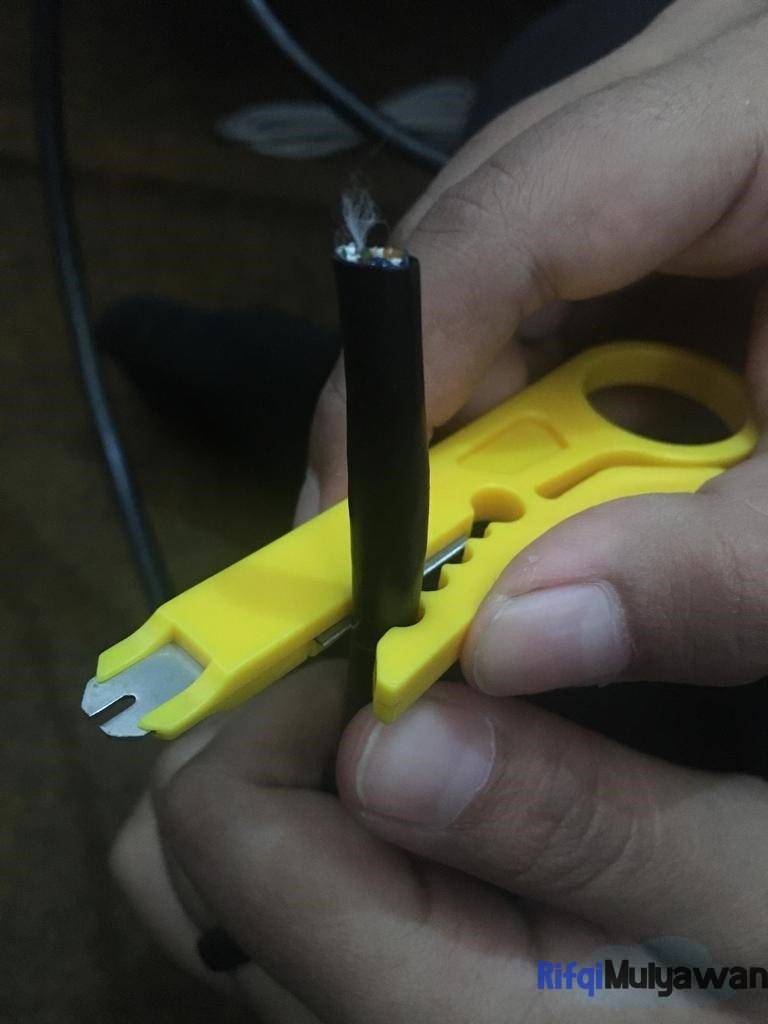

Mulai mengkrimping dengan memotong kabel sesuai dengan kebutuhan Anda. Lalu kupas pelindung luar Kabel UTP atau STP Anda. Menurut Kami, dalam mengupasnya, cukup sepanjang 1.8 Cm sampai 2 Cm.

Mulai Dengan Mengupas Ujung Kabel Dalam Cara Crimping Rj45
Mulai Dengan Mengupas Ujung Kabel Dalam Cara Crimping Rj45

Untuk mengupasnya, Anda bisa menggunakan Alat Pemotong dan Pengupas Kabel sehingga lebih mudah untuk melakukannya seperti yang Kami gunakan di atas, atau dapat menggunakan pemotong dari Alat Crimping Tang Krimping, pisau atau silet dan benda tajam lainnya.

Baca Juga :  Virtual Background: Pengertian, Jenis dan Macam Aplikasi, Cara Menggunakan serta Pentingnya!

Kemudian, urutkan Warna Kawat Kabel UTP dan STP Anda sesuai keperluan Anda baik itu Kabel Straight atau Cross.

Jika sudah, lalu Rapikan dan Potong Ujung Kawat Kabelnya sehingga menjadi sama panjang seperti Gambar Kami di bawah ini.

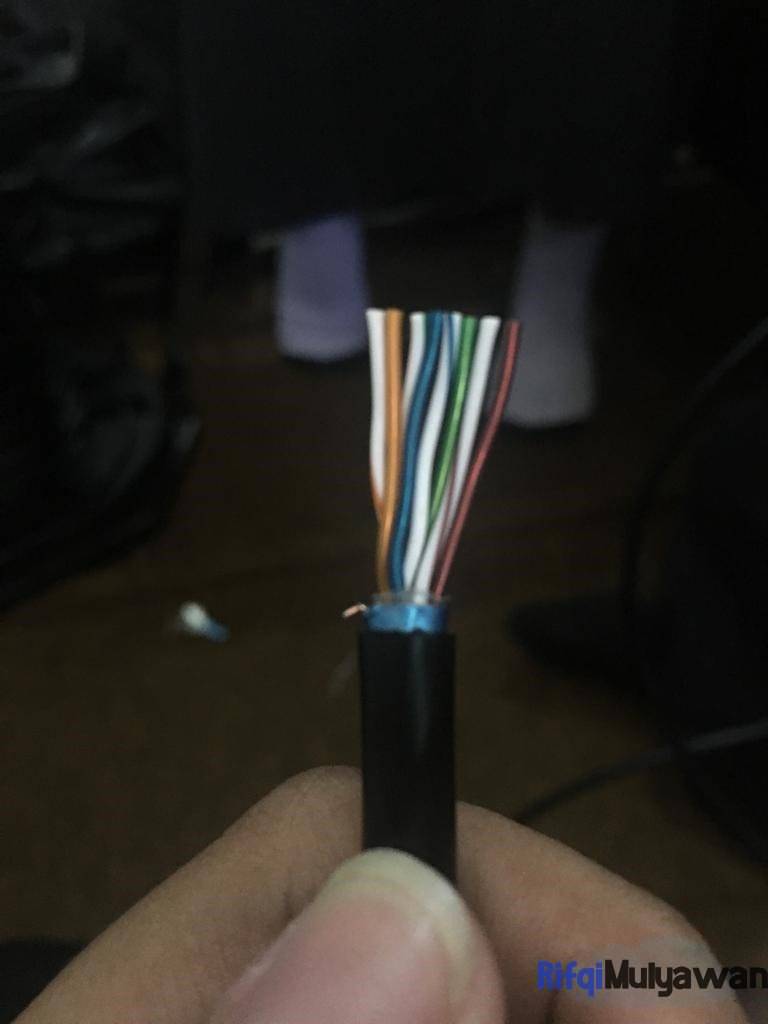

Urutkan Dan Samakan Ujung Kawat Yang Ada Dalam Kabel Dalam Cara Crimping Rj45
Urutkan Dan Samakan Ujung Kawat Yang Ada Dalam Kabel Dalam Cara Crimping Rj45

Jika sudah selesai, lanjutkan dengan memasang, tancap dan masukkan ke Connector atau Konektor Rj45. Pastikan semua Kawat yang ada dalam Kabel Ethernet LAN (UTP atau STP) Anda sudah mencapai tembaga yang ada pada Konektor seperti Gambar Kami di bawah ini.

Pasang Masukkan Dan Tancapkan Kawat Yang Ada Dalam Kabel Ke Konektor Rj45
Pasang Masukkan Dan Tancapkan Kawat Yang Ada Dalam Kabel Ke Konektor Rj45

Jika sudah selesai, lanjut dengan memasang, tancap dan masukkan ke Alat Crimping Tang Krimping, untuk Mengkrimping Kabel Ethernet LAN Anda.

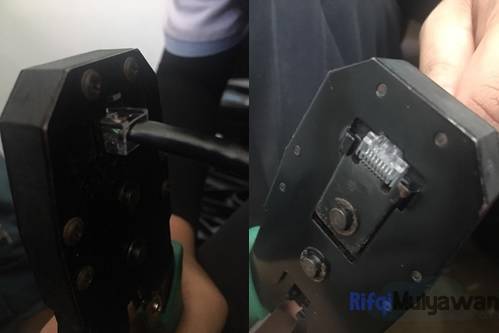

Masukkan Konektor Kedalam Alat Crimping Tang Krimping
Masukkan Konektor Kedalam Alat Crimping Tang Krimping

Tekan dan Jepit Alat Crimping Tang Krimping sampai terdengan bunyi “Klik” untuk Mengkrimping Kabel Ethernet LAN Anda seperti Gambar Kami di atas.

Jika sudah, pastikan dengan mengetes atau melakukan tes dengan menggunakan Alat Crimping LAN Tester, Jika Kabel yang sudah Anda Crimping sudah benar, maka nomor yang muncul pada kedua sisi Lampu Indikator LAN Tester akan menyala berurutan pada Nomor yang sama seperti Gambar Kami di bawah ini.

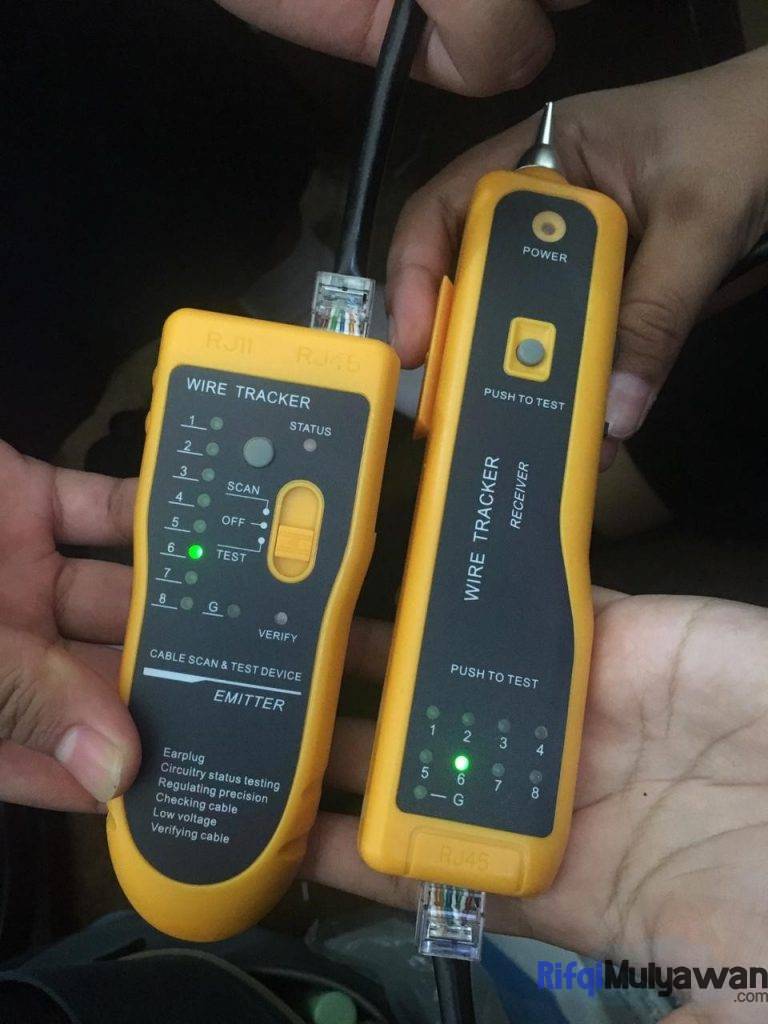

Test Koneksi Kabel Yang Telah Di Krimping Menggunakan LAN Tester
Test Koneksi Kabel Yang Telah Di Krimping Menggunakan LAN Tester

Selesai, Anda sudah berhasil mengikuti langkah dalam mengkrimping Kabel Ethernet LAN UTP atau STP Kami.

Kesimpulan

Di atas, adalah penjelasan dan pembahasan tentang Apa itu Connector Rj45? Apa itu Kabel Straight dan Cross ? serta Tutorial Lengkap Cara Crimping Connector (Konektor) Rj45 ke Kabel LAN Straight dan Cross yang Benar yang dapat Anda pahami dan coba praktekkan sekarang juga. Saran Kami, gunakan Alat Crimping Kabel seperti Tang Krimping yang bagus untuk hasilnya sempurna.
