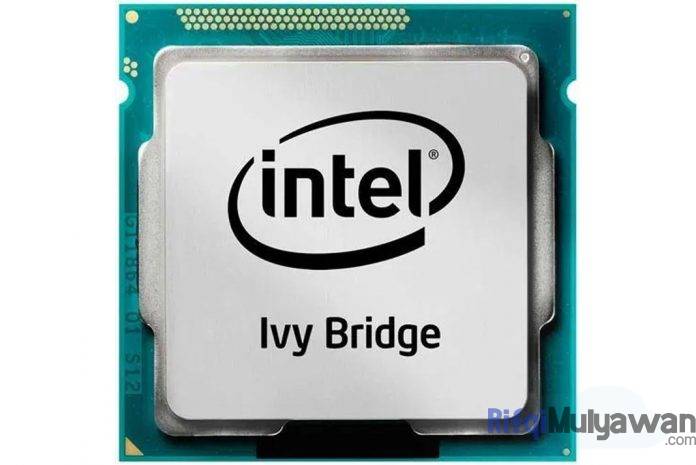

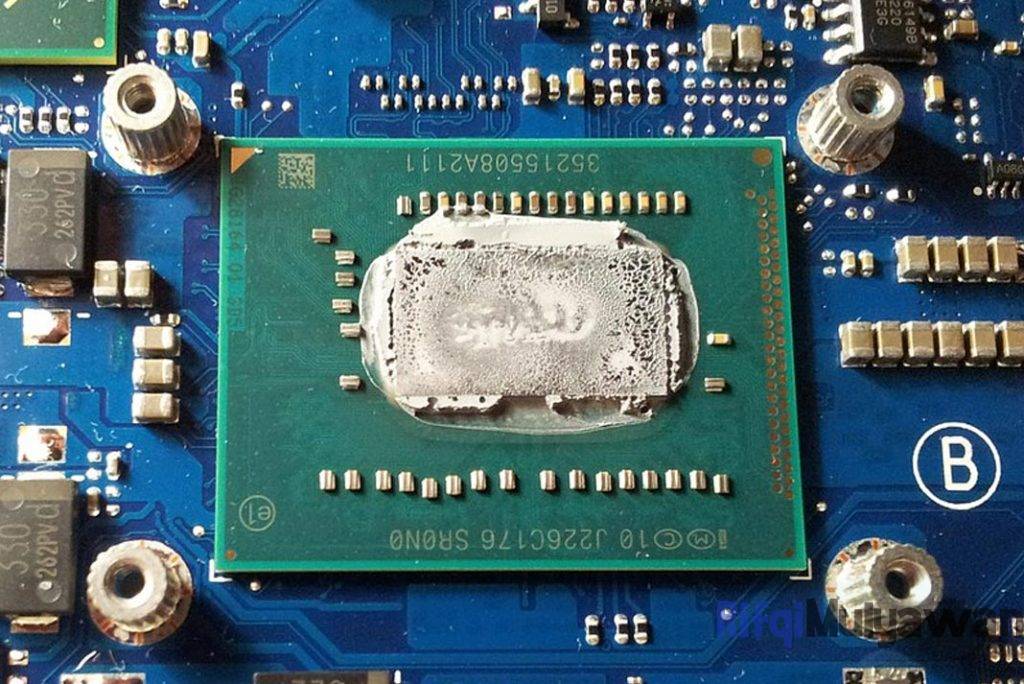

Apa itu sebenarnya Ivy Bridge? Secara sederhana, Pengertian Ivy Bridge adalah nama kode untuk prosesor Core generasi ketiga Intel. Prosesor Ivy Bridge ini menyerupai prosesor Sandy Bridge (generasi kedua), tetapi memiliki ukuran fisik yang sedikit lebih kecil dan kekuatan pemrosesan yang lebih besar.
Semua chip Ivy Bridge adalah prosesor quad core (kecuali untuk satu versi ekonomi). Mereka memiliki kecepatan clock mulai dari 2,5 hingga 3,5 GHz (gigahertz) dan ukuran cache 6 atau 8 MB (megabita) tergantung pada chip tertentu. Prosesor Ivy Bridge menggunakan arsitektur 22-nm (nanometer), penurunan hampir 1/3 relatif terhadap chip sebelumnya. Prosesor Ivy Bridge kompatibel dengan prosesor Sandy Bridge.
Ivy Bridge CPU microarchitecture adalah hasil shrink dari Sandy Bridge dan sebagian besar tetap tidak berubah. Seperti pendahulunya, Sandy Bridge, Ivy Bridge juga dikembangkan oleh cabang Intel Israel, yang terletak di Haifa, Israel. Peningkatan penting Ivy Bridge termasuk:
- Transistor tri-gerbang 22 nm (“3-D”) (konsumsi daya hingga 50% lebih rendah pada tingkat kinerja yang sama dengan transistor planar 2-D).
- Generator nomor acak baru dan instruksi RdRand, dengan nama sandi Bull Mountain.
Daftar Isi Konten:
Pengertian Ivy Bridge
Ivy Bridge adalah arsitektur mikroprosesor yang dikembangkan oleh Intel Corporation. Ini adalah arsitektur prosesor pertama yang mengimplementasikan transistor 3-D atau Tri-Gate. Ivy Bridge dikembangkan pada tahun 2011 sebagai penerus mikroprosesor Sandy Bridge berdasarkan simpulan yang Kami ambil dari Technopedia.
Sejarah Singkat Ivy Bridge

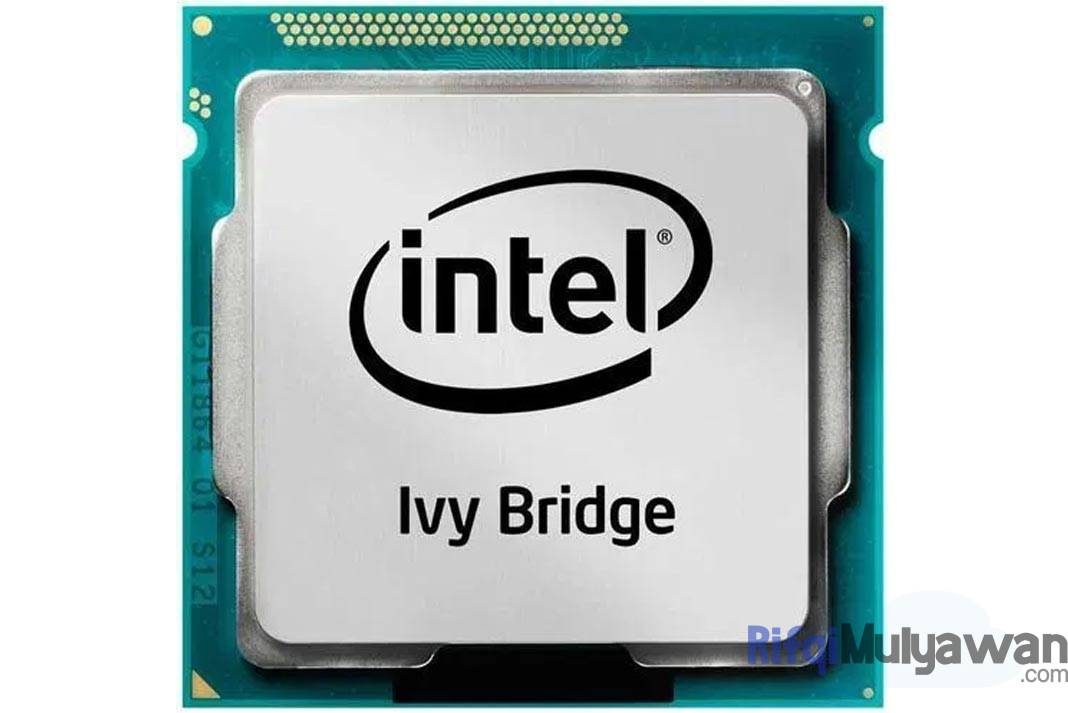

Dalam membahas mengenai pengertian Ivy Bridge, tentu, kita juga harus mengenal sedikit tentang sejarah Ivy Bridge. Processor Ivy Bridge memulai debutnya pada bulan April 2012, dengan 13 prosesor quad-core dirilis pada waktu itu untuk komputer desktop, laptop dan komputer all-in-one. Prosesor dual-core Ivy Bridge untuk ultrabook dan komputer kelas bawah diharapkan mengikuti rilis awal pada awal Juni.
Tujuan Ivy Bridge
Prosesor Ivy Bridge dirancang untuk memberikan peningkatan komputasi dan kinerja grafis dan jauh lebih kecil dari pendahulunya. Fitur utama Ivy Bridge adalah integrasi transistor Tri-Gate, yang memungkinkan aliran elektron yang lebih baik. Ini secara signifikan meningkatkan kinerja.
Prosesor Ivy Bridge kompatibel ke belakang dan dapat diinstal pada Motherboard yang dirancang untuk prosesor Sandy Bridge. Mereka mengkonsumsi lebih sedikit daya dan secara efisien menggunakan daya listrik untuk menghindari pemborosan energi. Mereka dapat diintegrasikan ke dalam perangkat mulai dari perangkat genggam hingga server kelas perusahaan.
Fitur Ivy Bridge
Fitur dari prosesor Ivy Bridge yang mewakili aset signifikan atau peningkatan dari prosesor sebelumnya, selain karakteristik yang disebutkan di atas, meliputi:
- Prosesor Sentral yang Lebih Kecil, yang membuat lebih banyak ruang untuk chip grafis terintegrasi, menghasilkan kinerja tampilan yang lebih baik.
- Ukuran Chip Fisik yang Lebih Kecil, memungkinkan kecepatan pemrosesan yang agak lebih cepat.
- Dukungan untuk memori PCI Express 3.0 dan DDR3L (tegangan rendah).
- Fitur keamanan yang ditingkatkan.
- Pengurangan konsumsi daya, menerjemahkan tagihan listrik yang lebih rendah dan persyaratan pendinginan yang disederhanakan.
- Penggantian dukungan DirectX 10.1 (DX10.1) dengan kemampuan DX11, meningkatkan kecepatan prosesor dan fungsionalitas.
- Prosesor Ivy Bridge bekerja dengan motherboard Sandy Bridge, dan sebaliknya.
Model Ivy Bridge
Mengacu pada pengertian Ivy Bridge di atas, meskipun core x86-nya sebagian besar tetap sama, Ivy Bridge memang menawarkan mesin grafis yang lebih maju, bersama dengan pengontrol memori yang secara resmi mendukung kecepatan data 1.600 MT/s. Bagian yang tidak dikunci menawarkan pengali maksimum 63x (naik dari Sandy Bridge 57x) dan seluruh jajaran termasuk 16 jalur konektivitas PCI Express 3.0.
Code Name | CPUID | Stepping | Size | Dimensions | Transistors | Cores | GPU EUs | L3 Cache | Sockets |
---|---|---|---|---|---|---|---|---|---|
Ivy Bridge-H-2 | 0x000306A9 | L1 | 118 mm2 | 8.141 x 14.505 mm | ~830 million | 2 | 16 | 4 MB | LGA 1155, Socket G2, BGA-1224, BGA-1023, BGA-1284 |
Ivy Bridge-M-2 | 0x000306A9 | P0 | 94 mm2 | 7.656 x 12.223 mm | ~634 million | 2 | 6 | 3 MB | LGA 1155, Socket G2, BGA-1224, BGA-1023, BGA-1284 |
Ivy Bridge-HE-4 | 0x000306A9 | E1 | 160 mm2 | 8.141 x 19.361 mm | ~1400 million | 4 | 16 | 8 MB | LGA 1155, Socket G2, BGA-1224, BGA-1023, BGA-1284 |
Ivy Bridge-HM-4 | 0x000306A9 | N0 | 133 mm2 | 7.656 x 17.349 mm | ~1008 million | 4 | 6 | 6 MB | LGA 1155, Socket G2, BGA-1224, BGA-1023, BGA-1284 |
Kesimpulan
Berdasarkan pembahasan dan penjelasan mengenai pengertian Ivy Bridge di atas, dapat kita simpulkan bahwa, Ivy Bridge adalah nama kode untuk “generasi ketiga” dari prosesor Intel Core (Core i7, i5, i3). Ivy Bridge adalah proses penyusutan hingga 22 Nanometer dari Sandy Bridge 32 nanometer (“generasi kedua” dari Intel Core) dari model tick-tock. Nama ini juga diterapkan secara lebih luas pada susut mati 22 nm mikroarsitektur Sandy Bridge berdasarkan transistor Tri-Gate FinFET (“3D”) yang juga digunakan dalam Xeon dan Core i7 Ivy Bridge-EX (Ivytown), Ivy Mikroprosesor Bridge-EP dan Ivy Bridge-E dirilis pada tahun 2013.
